BIM y drones en construcción

COMO LOS DRONES Y EL BIM AYUDA EN EL SITIO DE TRABAJO


La industria de la construcción está en plena transformación digital, y el modelado de información de construcción (BIM) y los drones son dos de las tecnologías más prometedoras en este campo.


El BIM permite a las empresas crear un modelo digital 3D de todo el edificio, desde su diseño hasta su construcción y gestión. Este modelo se puede utilizar para mejorar la planificación, la colaboración y la supervisión de los proyectos.


Los drones pueden utilizarse para recopilar datos precisos y actualizados sobre el progreso de la construcción. Estos datos se pueden importar al modelo BIM, lo que permite a las empresas realizar un seguimiento preciso del proyecto y tomar decisiones informadas.


La combinación de BIM y drones ofrece una serie de ventajas para la industria de la construcción, incluyendo:

  • Mayor precisión y eficiencia en la planificación y ejecución de los proyectos.

  • Mejor colaboración entre los diferentes miembros del equipo del proyecto.

  • Reducción de costos y plazos de entrega.

  • Mejora de la calidad y la seguridad de las construcciones.

En resumen, el BIM y los drones son dos tecnologías que están transformando la industria de la construcción, y su combinación ofrece una serie de ventajas significativas para las empresas.


¿Qué es el modelado de información de construcción (BIM)?

El BIM, según se define en la colección de informes revisados por pares de ScienceDirect, es un sistema para compartir datos sobre un proyecto de construcción antes, durante y después de la obra. Aunque el BIM está pensado para ser una versión moderna del plano clásico, sus usos van más allá de ser un sustituto digital de los documentos en papel.


Cuando los contratistas utilizan el BIM, están adquiriendo un sistema de colaboración y compartición de datos. Una de las funciones más importantes que puede cumplir el BIM es actuar como una única fuente de verdad de los datos para un proyecto de construcción, garantizando que todas las partes del equipo conocen el plan inicial de la estructura, el estado actual de la construcción y la proyección futura del trabajo. Desde el diseño inicial del arquitecto, los archivos BIM pueden mantener informados a todos los miembros del equipo del proyecto.


Una de las características definitorias del BIM es el uso de un modelo 3D de la estructura. Al comparar los datos BIM más recientes con los modelos especulativos realizados cuando el trabajo estaba en su fase de planificación, los contratistas obtienen una valiosa y clara visión comparativa de sus edificios planificados, actuales y proyectados.


Aunque el BIM se caracteriza por la tecnología de modelos 3D, hay que tener en cuenta que la definición general del BIM va más allá del propio modelo BIM digital. El software BIM también es un lugar valioso para que las partes interesadas hagan comentarios y den actualizaciones sobre el estado de un proyecto de construcción. Las actualizaciones en tiempo real del sistema BIM pueden permitir que el personal se conecte desde la oficina o la obra para supervisar los niveles actuales de inventario, personal, etc.


La necesidad de datos precisos y en tiempo real para alimentar el software BIM es una de las principales áreas que los contratistas deben tener en cuenta al adoptar estos sistemas. Para aprovechar al máximo las soluciones, necesitan cifras actualizadas. Una de las formas más eficaces, seguras y fiables de proporcionar ese contenido es mediante el uso de drones de construcción.

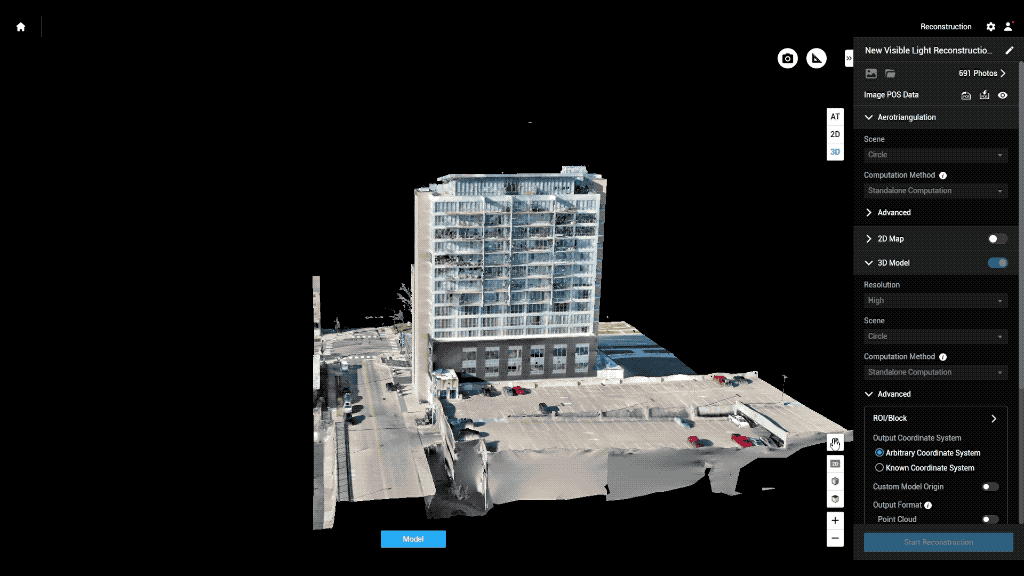

Los drones son una herramienta valiosa para el BIM, ya que pueden utilizarse para crear modelos 3D precisos y actualizados de los proyectos de construcción. Estos modelos se pueden superponer a los planos BIM para identificar cualquier discrepancia entre el progreso real de la obra y el plan original. Esto permite a los contratistas tomar medidas correctivas de inmediato y evitar problemas posteriores.

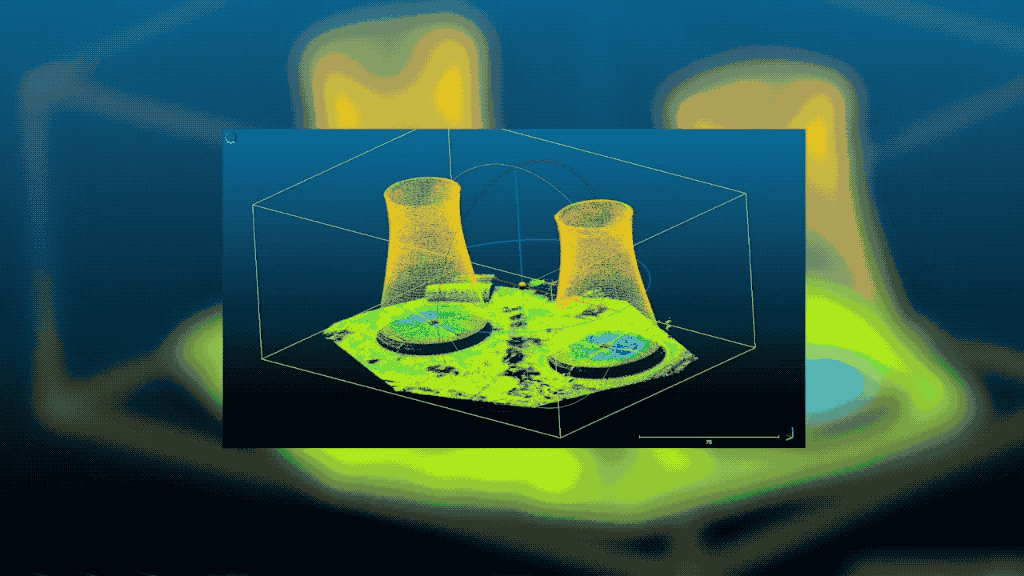

Los drones pueden equiparse con diferentes tipos de sensores para generar modelos 3D. Los dos métodos más comunes son la fotogrametría y el LiDAR. La fotogrametría consiste en tomar una serie de fotos desde diferentes ángulos y luego utilizar un software para crear un modelo 3D a partir de ellas. El LiDAR utiliza un láser para medir la distancia a los objetos y crear un mapa 3D del entorno.

Los drones son una herramienta cada vez más utilizada en la industria de la construcción, ya que ofrecen una serie de ventajas, incluyendo:

  • Permiten recopilar datos de forma rápida y segura, incluso en zonas de difícil acceso.

  • Proporcionan datos precisos y actualizados sobre el progreso de la obra.

  • Ayudan a identificar cualquier problema o discrepancia de forma temprana.

  • Permiten a los contratistas tomar decisiones informadas y evitar problemas posteriores.

En resumen, los drones son una herramienta valiosa para el BIM que puede ayudar a los contratistas a mejorar la eficiencia, la calidad y la seguridad de sus proyectos de construcción.

Los drones son útiles para construir los modelos 3D en tiempo real que son el corazón de los sistemas BIM, pero es importante tener en cuenta que también pueden desempeñar otros papeles en la generación de datos actualizados. Por ejemplo, los drones que vuelan sobre las áreas de almacenamiento de materiales pueden realizar mediciones del volumen de las existencias, lo que proporciona informes precisos sobre la cantidad de inventario que queda en una ubicación determinada y ayuda a los contratistas a hacer planes.


Dado que los drones proporcionan una forma discreta de capturar información sobre un sitio o una estructura, son útiles en todas las etapas de un proyecto de construcción. Los datos BIM que proporcionan pueden servir de base para los planes iniciales de un contratista, hacer un seguimiento del progreso de un trabajo y garantizar que se ha completado con altos estándares de calidad y seguridad a través de la gestión continua de las instalaciones.


Antes de un trabajo


Los drones pueden inspeccionar un sitio de trabajo, proporcionando datos topográficos precisos que se incorporan al modelo 3D inicial proyectado dentro de la plataforma BIM. Comenzar con este nivel de precisión milimétrica ayudará a los contratistas a mantener su trabajo en curso. Incluso en terrenos accidentados, los drones proporcionan una forma segura y eficiente de escanear todo el sitio.


Durante un trabajo


Los sobrevuelos de drones pueden mantener periódicamente a todos los interesados informados del estado actual de un trabajo. Generar modelos 3D actualizados para superponerlos a los planos iniciales es una función específica del BIM para los drones. Estos vehículos aéreos no tripulados también pueden proporcionar fotos aéreas que muestran dónde se encuentran los activos, lo que ayuda a los líderes a coordinar el trabajo.


Después de la finalización de un trabajo


El papel de la tecnología BIM no termina cuando se clava el último clavo, y lo mismo ocurre con los drones. Los UAV pueden proporcionar inspecciones y gestión de instalaciones seguras y efectivas, viendo una estructura desde todos los lados y asegurando que cada parte del edificio sea estructuralmente sólida y cumpla con el código.



¿Cómo están utilizando las empresas de construcción los drones para el BIM?


Ver algunos de los usos específicos que los contratistas están encontrando para sus drones es una forma de apreciar el papel cada vez mayor de esta tecnología en los flujos de trabajo de construcción BIM. Los drones pueden resultar especialmente útiles al enfrentarse a situaciones que serían logísticamente difíciles para las cuadrillas en tierra.

Los contratistas están utilizando drones para ayudar con:

  • Construcción de líneas eléctricas: Las líneas eléctricas son difíciles de planificar, ya que tienen que cubrir una gran área de terreno. A menos que los contratistas tengan datos de posición precisos en su software BIM, pueden encontrar problemas en el trabajo. Los drones proporcionan una forma eficiente y rentable de generar mapas de terreno precisos y mantenerlos actualizados a medida que avanza el trabajo.

  • Embutidos de hormigón prefabricado: Para instalar correctamente embutidos prefabricados en hormigón, los contratistas necesitan conocer los datos de posición exactos. Un sobrevuelo con un dron les permite capturar la información necesaria y acceder a ella a través de una plataforma BIM.

  • Actualización de la planificación BIM en geografías complejas: Hay muchas cosas que pueden hacer que el terreno sea difícil de navegar: un sitio puede ser remoto, tener grandes cambios de elevación o estar ubicado en un área que está siendo significativamente cambiada por la construcción. Los drones pueden capturar información actualizada de forma más asequible que lo que sería posible con un sobrevuelo de avión y con mayor precisión que con las imágenes de satélite.

Siempre que una empresa contratista necesita recopilar información, usar un dron es una opción. Más seguro que enviar equipos de topografía a un sitio y más preciso que otros métodos de recopilación de datos, el uso de drones BIM en la industria de la construcción es un valor agregado potencial en el sitio de trabajo.


¿Cómo ofrece retorno de la inversión la adopción de BIM basada en drones?


El BIM es, en esencia, una solución de intercambio de información y colaboración. Esto lo convierte en una parte importante del proceso de planificación de la construcción y un generador confiable de valor. Agregar drones a la mezcla permite a las empresas mejorar sus flujos de trabajo BIM al proporcionar una fuente constante de datos precisos del sitio.

Las empresas de construcción equipadas con BIM impulsado por drones pueden ver valor en:

  • Ajustar los planos de construcción sobre la marcha: Tener un modelo BIM actualizado constantemente para superponerlo a los planos permite a los contratistas saber de inmediato si se han desviado de sus intenciones originales. Esto les permite ajustarse a medida que avanzan; poder cambiar de rumbo es más eficiente que tener que hacer cambios drásticos más adelante en el proceso de construcción.

  • Trabajar con las cifras más precisas posibles: Los drones no solo proporcionan datos oportunos; cuando se utilizan los módulos de sensores avanzados de hoy en día, la información proveniente de estos UAV también es muy precisa. La cinemática en tiempo real (RTK) es un sistema que utiliza un dron, una estación base y un satélite para triangular datos de posición precisos a nivel de centímetros. Trabajar a partir de cifras muy detalladas ayuda a los contratistas con la planificación en cada paso, desde la visualización inicial hasta la inspección final.

  • Gestionar el sitio de trabajo desde una vista de pájaro: La capacidad de los drones para medir más que la estructura en construcción los convierte en partes valiosas y rentables del equipo general de cualquier contratista. Un dron que vuela sobre el sitio de trabajo puede informar a los contratistas dónde se encuentran los activos y los materiales y realizar inspecciones continuas. Todos estos datos se pueden cargar en el BIM para que accedan todos los interesados relevantes, quienes pueden incorporar inmediatamente la inteligencia en sus flujos de trabajo.

El BIM y los drones son una combinación perfecta que proporciona una fuente de datos precisos durante todo el proceso de construcción y una forma eficiente de compartirlos.



¿Cómo encontrar la configuración perfecta de drones BIM?


El reconocimiento aéreo de un lugar de trabajo y la recopilación de datos BIM importantes son tareas que requieren drones comerciales especializados y potentes. El dron perfecto para las necesidades de un contratista dependerá del papel que la empresa prevea para sus UAV.

Algunas de las mejores opciones incluyen:

  • DJI Mavic 3 Enterprise: Ligero, asequible y equipado con un preciso módulo RTK, este dron puede recopilar toda la información que un contratista necesita para mantener un proyecto de construcción en marcha.

  • DJI Matrice 350 RTK: Las configuraciones configurables de este dron pueden incluir un potente sensor Zenmuse L1 LiDAR, lo que permite a los contratistas recopilar datos precisos de nubes de puntos, incluso en la oscuridad.
