Procesamiento de datos de drones más rápido y preciso con DJI Terra

Ahorra tiempo de procesamiento y mejora la precisión de tus estudios topográficos con drones gracias a DJI Terra, ahora un 400 % más eficiente


Ya sea para realizar inspecciones detalladas en activos complejos o supervisar unos trabajos de construcción, los drones se están empleando cada vez más en varios sectores para captar datos de alta resolución de una forma segura, rápida y económica. Sin embargo, la forma en que se saca partido de los datos y se obtiene el máximo valor a partir de ellos depende del software que se utilice.

Si estás en las primeras etapas de desarrollo de tu programa de drones, puede que quieras elegir el software incluso antes de ir a comprar el hardware. Al fin y al cabo, los datos suponen el aspecto más valioso de tener drones, y solo el software de cartografía adecuado puede ayudarte a liberar todo el potencial de tus datos.


Plataforma de drones intuitiva

DJI Terra es una solución de cartografía con drones todo en uno que contiene todos los recursos que necesitan los topógrafos y gestores de proyectos para planificar, visualizar, procesar y analizar los datos aéreos. Terra es totalmente compatible con las soluciones de cartografía a baja altitud más compactas y precisas de DJI (Phantom 4 RTK y P4 Pro) y es tan intuitiva y fácil de usar que no necesitarás formación ni experiencia previa como topógrafo para obtener los mejores resultados.


Hablemos de la planificación de misiones, por ejemplo. Como Terra es compatible con varios métodos de planificación de rutas, como el vuelo de trayectoria, el cartografiado 2D y la planificación de misiones oblicuas, con solo unos toques en pantalla se pueden automatizar tareas complejas. Existen muchos parámetros ajustables (altitud, velocidad, ángulo de inclinación del estabilizador, orientación de la aeronave, etc.) que puedes controlar para obtener el nivel de detalle deseado en tu análisis. Para mejorar la precisión, se pueden incorporar fácilmente puntos de control en superficie (GCP).



Topografia con drones en tiempo real

DJI Terra es también ideal para realizar análisis topográficos en tiempo real, una función crítica para misiones urgentes en las que se deben tomar decisiones en cuestión de minutos. Puedes utilizar Terra para generar mapas de ortomosaicos en 2D mientras el dron vuela o renderizar y visualizar rápidamente una nube de puntos en 3D de la zona analizada para determinar si se necesitan más vuelos para cubrir las carencias del modelo.



Facilitando el procesamiento de datos

Una vez concluida la recolección de datos, solo tienes que extraer la tarjeta SD e insertarla en tu computador para importar y procesar las imágenes. La capacidad de procesamiento rápido de Terra te ofrecerá resultados de medición detallados y precisos para cualquier entorno gracias a los ortomosaicos 2D de alta resolución y las reconstrucciones realistas con modelos 3D. Los modelos 3D son totalmente navegables, lo que supone que puedes inspeccionar todas las características del modelo en detalle o incluso ver cada fotografía del modelo individualmente para identificar los elementos críticos en el mundo real.

En el caso de los mapas en 2D, los algoritmos de Terra están optimizados para tres escenarios de reconstrucción:

  • Terrenos: diseñado para capturar datos de superficies relativamente planas, por ejemplo, arrozales o cultivos de trigo.

  • Urbano: diseñado para zonas con edificios de distintas alturas.

  • Frutales: diseñado para explotaciones agrícolas que podrían tener una gran variedad de elevaciones y alturas.


DJI Terra: Nuevas funciones y características

Además de estar siempre explorando los límites de lo posible en el hardware para drones, DJI tiene un inmenso interés en mejorar las características y la velocidad de procesamiento de Terra. La última actualización de producto del software de topografía para drones se centra en generar rápidamente la representación más precisa de tus activos, objetos, entornos, etc.


Más eficiente que nunca

Con esta nueva actualización, la capacidad de procesamiento de datos de DJI Terra para reconstrucciones a gran escala ha mejorado notablemente. Ahora, Terra es 400% más eficiente que antes. Mientras que antes se necesitaba 1 GB de RAM para procesar 100 imágenes del Phantom 4 RTK, ahora Terra puede procesar 400 imágenes del P4RTK con la misma memoria.


Aquí está la comparativa:

Antes: Terra necesitaba 64GB de RAM para convertir 22 744 imágenes en un modelo 3D de alta calidad en 4 días

Ahora: Terra solo necesita 12GB de RAM para realizar esa misma tarea


Esto significa que Terra puede procesar más datos en un único dispositivo que la mayoría de sus competidores actuales. Además, tu equipo informático dispondrá de capacidad para realizar otras tareas mientras Terra genera ese modelo 3D tan espectacular.



Precision sin precedentes

El equipo de DJI Enterprise también ha añadido compatibilidad con varias funciones que mejorarán notablemente la precisión de tus mapas y modelos. Entre algunas de las funciones claves publicadas en la nueva actualización se incluyen:

  • Compatibilidad con cámaras de terceros o procesamiento de datos PPK de terceros, en los que las imágenes se presentan por separado del sistema de posición y orientación (POS). Con la nueva actualización, los datos de POS originales pueden convertirse a un sistema de coordenadas antes de procesarlos para resolver el problema de la incoherencia de alturas.

  • Ya es posible exportar los resultados de aerotriangulación en formato XML o DJI Terra a software de fotogrametría de otros proveedores. Esto incluye compatibilidad con la aplicación de parámetros externos a imágenes para la corrección de distorsiones.

  • Ahora, la reconstrucción de modelos 3D es compatible con el sistema oblicuo de 5 cámaras. Por tanto, podrás planificar 5 rutas de vuelo para capturar la misma cantidad de datos que habrías obtenido con 5 cámaras simultáneas en un dron. Las rutas se corresponderán con las 5 orientaciones de cámara (hacia abajo, hacia delante, hacia atrás, hacia la izquierda y hacia la derecha).

  • Se han habilitado la segmentación semántica y la generación de rutas de vuelo automáticas para la reconstrucción de campo en 2D. Además, para quienes usen sensores multiespectrales, se ha añadido la posibilidad de generar mapas semánticos, mapas de prescripciones y rutas de vuelo con varias cantidades de rociado en la reconstrucción multiespectral en 2D.

  • Se ha añadido la función de reconstrucción de nubes de puntos SuperMap en S3MB.

  • El escenario de reconstrucción de tipo Frutales ahora permite la planificación manual, la planificación semiautomática y el ajuste de precisión con altura constante.

  • Se han añadido capacidades totalmente nuevas para los usuarios del sector de la energía, centradas específicamente en la planificación automática de misiones y en la reconstrucción en 3D para las inspecciones de tendidos eléctricos.

Estos cambios, diseñados para ofrecer niveles de detalle impresionantes, no solo reducen el tiempo general de análisis del terreno, sino que también crean un ecosistema de capacidades de recopilación de datos muy versátiles.



Caso de éxito: DJI Terra en la conservación cultural

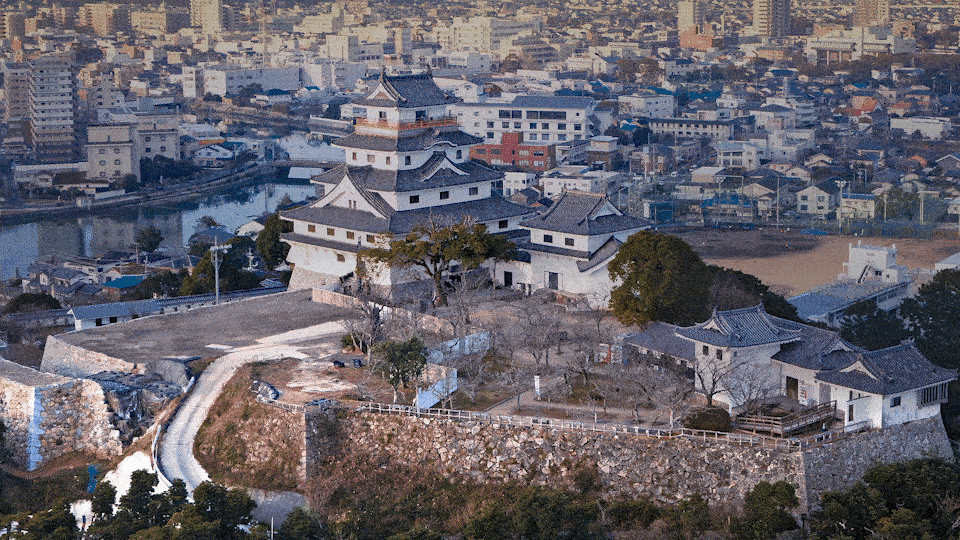

Toppen Co, una empresa pionera en la conservación digital de edificios históricos, ha descubierto recientemente las potentes capacidades de DJI Terra durante el estudio del castillo de Karatsu, de 400 años de antigüedad, en la prefectura de Saga, en Japón.

Planificación detallada de las inspecciones

Genere automáticamente puntos intermedios y rutas de vuelo en función de uno o más puntos seleccionados en un modelo 3D local o una nube de puntos (o una nube de puntos de terceros). Una vista de cámara simulada que incluye el punto seleccionado se muestra en pantalla para permitir una mejor selección de puntos de referencia y una planificación de rutas de vuelo más eficiente, automatizando los flujos de trabajo de inspección.



Zona de interés

Esta nueva característica permite que la reconstrucción de imágenes se realice en una región objetivo específica. A su vez, esto ahorra tiempo de procesamiento y mejora la eficiencia, al tiempo que genera un modelo o una nube de puntos más claros. Ya sea para realizar inspecciones detalladas en activos complejos o monitorear el trabajo en un sitio de construcción, varias industrias adoptan cada vez más los drones para capturar datos de alta resolución de una manera segura, rápida y económica. Pero la forma en que ponga esos datos a trabajar y extraiga el mejor valor de ellos depende del software que elija.Z
